0.2-300m

±2mm

300Hz

RS422

–10℃...+50℃

LGY-300-S

200Hz

MODBUS RTU, RS232

LGY-300-MS

400Hz

SSI, RS232

LGY-300-ES

400Hz

PROFINET, RS232

LGY-300-NS

200Hz

RS422

–40℃...+50 ℃

LGY-300H-S

200Hz

MODBUS RTU, RS232

LGY-300H-MS

400Hz

SSI, RS232

LGY-300H-ES

400Hz

PROFINET, RS232

LGY-300H-NS

測量范圍

0.2…300m

精度

±2mm（90%反射率）@2σ

重復精度

0.3mm

測量頻率

200Hz

分辨率

0.1mm

測量物體

反光膜

激光光斑

6mm（10m）

激光光源

紅色激光

波長：650–690nm

脈沖持續時間：3ns

光束發散：0.16×0.6mrad

激光功率：0.95mW

激光等級

二級激光

IEC 60825-1:2014, EN 60825-1:2014

激光壽命

100'000h @ 25℃

接口參數

PROFINET

網絡負載級別

 II

功能

測量數據輸出、參數設置

RS-232

波特率

115200

數據位

8

停止位

1

校驗位

無

流控

無

功能

測量數據輸出、參數設置

機械/電子參數

供電電壓

DC 18V…30V

功率

＜3.5W (在24VDC)

初始化時間

Typ. 5s

連接類型

A 編碼5 針M12 插頭

外殼材料

D 編碼4 針M12 插頭

鋁壓鑄

防護等級

IP65

重量

975g

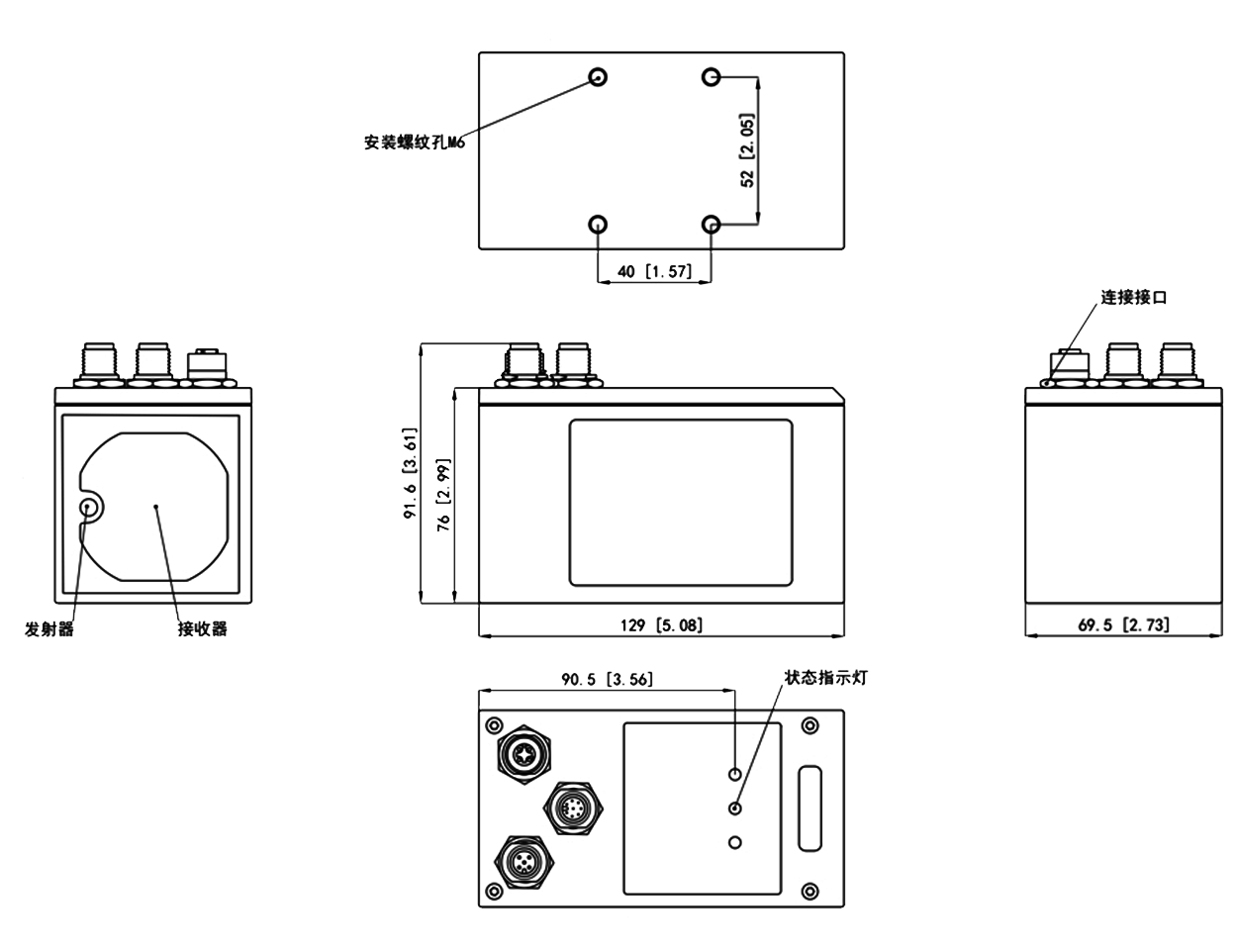

尺寸

129*69.5*92mm

工作溫

-10℃…+50℃

存儲溫度

-25℃…+75℃

電磁兼容性（無線）

EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013,

EN 55035:2017

1

@E203

錯誤的命令或參數

檢查輸入指令，參數和通訊設置

2

@E220

通訊錯誤

檢查并消除傳感器和通訊線路周圍的電磁干擾

3

@E234

超出量程

調整被測目標距離，使其在測程范圍內

4

@E252

溫度太高

降低環境溫度。若在室溫下發生錯誤，請聯系我司技術支持

5

@E253

溫度太低

提高環境溫度。對于具有加熱功能的傳感器，需等待加熱溫度升高。若在室溫下發生錯誤，請聯系我司技術支持

6

@E255

接收信號太弱

提高被測目標的反射率

7

@E256

接收信號太強

降低被測目標的反射率

8

@E257

背景光線太雜

消除背景光雜亂的現象

9

@E260

測量時有多個目標，無法進行距離測量

確定被測目標的距離，消除目標距離跳動現象

10

@E289

聯系我司技術支持

/

Port2

PROFINET 接口2

LED 亮綠燈：正常運行

LED 滅：連接斷開

設備未與主站握手。

傳感器損壞。

聯系我司技術支持。

Port1

PROFINET 接口1

LED 亮綠燈：正常運行

LED 滅：連接斷開

設備未與主站握手。

傳感器損壞。

聯系我司技術支持。

Power(Error)

傳感器狀態

LED 亮綠燈：傳感器正常

LED 亮紅燈：傳感器異常

沒有運行。

傳感器損壞。

檢查工作電壓。

查看相應錯誤代碼，并按指示排除異常。

聯系我司技術支持。
