電液安全閥

▊

閥型號范圍

闊型號	規格	描述	直流電磁鐵		交流電磁鐵
			感應器類型
			/F1	/F1	/F1	/F1
DHE-06	06	直動式電磁閥，開關型，單電磁鐵
DHE-07	06	直動式電磁閥，開關型，單電磁鐵
DKE-16	10	直動式電磁閥，開關型，單電磁鐵
DKE-17	10	直動式電磁閥，開關型，單電磁鐵
注釋: FI = 感應式接近開關，NO型 (常開) 或NC型 (常閉) FV =感應式位置開關，NO和NC型雙觸點連接在電氣插頭上關于感應器的特征見第] 節

▊

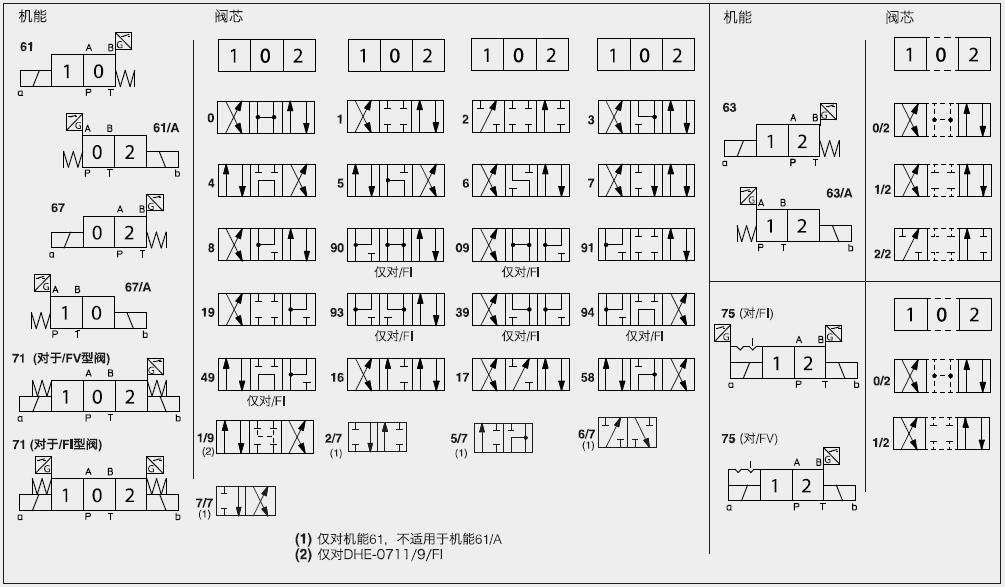

閥芯機能

31DHE特殊闊芯

- 0,3 閥芯也有 0/1,3/1 型，此時，中位回油將受限制。-1,4，5和58 闊芯也有11,4/8，5/1 和58/1型特殊形狀的閥芯，以減小切換時的液壓沖擊。

-1,1/2，3,8 也有1P，1/2P，3P,8P 型，可限制閥芯的內泄漏。

-其它類型閥芯可按要求供貨。

▊

閥芯機能

DKE特殊閥芯

- 0,3 閥芯也有 0/13/1 型，此時，中位回油將受限制。

-1閱芯也有 1/1 型，特殊設計的閱芯以減少切換時的液壓沖擊。

-1/9 型閥芯在靜止狀態關閉中位，避免由于內泄造成A口和B口增壓。-其它類型潤芯可按要求供貨

▊

主要特性

安裝位置		任意位置

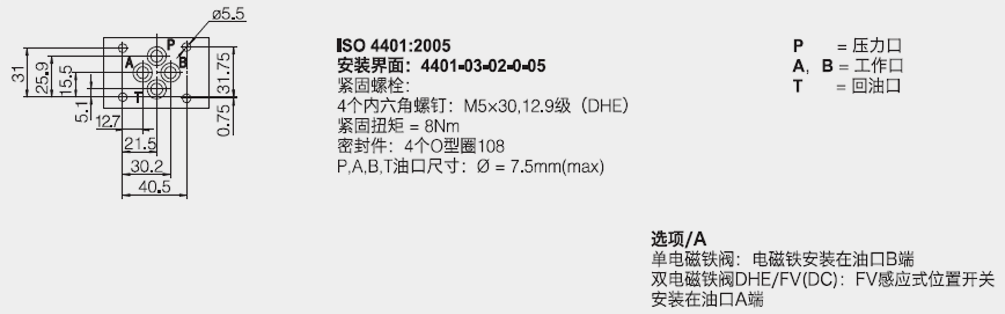

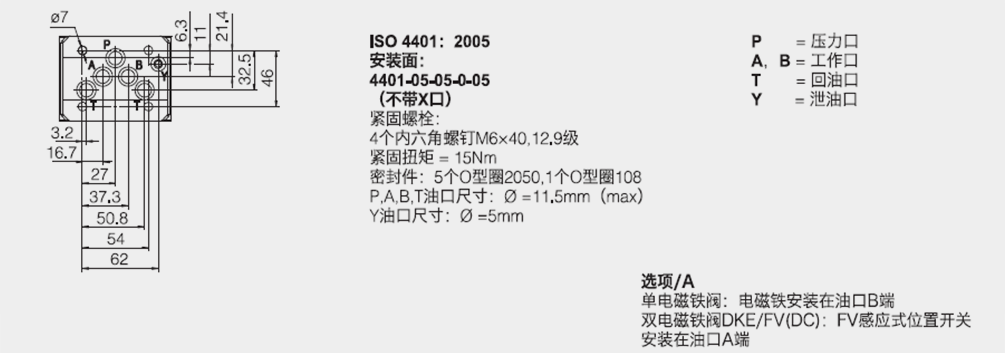

安裝面參數要求		粗糙度指標Ra0.4,平面度0.01/100 (ISO 1101標準)
MTTFd 值符合ENISO 13849 標準		150年，詳細信息見技術樣本PO07
遵守細則		CE認證機器指令2006/42/EC -EC安全型元件型式檢驗證書(1) -ISO 138491類，PLC 處于高需求模式 CE認證低電壓指令2014/35/EU和機器指令2006/42/EC RoHs指令2011/65/EU，最新版2015/863/EU REACH規則(EC)n”1907/2006
環境溫度		標準型 =-30°C~+70%C: /PE選項 =-20°C~+70C;
流量方向		如表3 和5所示
工作壓力	DHE	PAB口 =350 bar T口 = 100 bar (/FI型);210 bar (直流電磁鐵- /FV型); 160 bar (交流電磁鐵-/FV型)

	DH	P.AB-350 bar T=(Y口不連接到油箱) 100 bar (/FI型); 210 bar(直流電磁鐵-/FV型)120 bar (交流電磁鐵-/FV型) T=(Y口連接到油箱)250 bar?


額定流量		見第 14節Q/Ap圖
最大流量	DHE	80 /min
	DHE	150 I/min

▊

線圈特征

絕緣等級	直流線圈(所有型式)表面溫度為H (180C)級 (DHE,DKE) 交流線圈表面溫度為F (155C)級電磁鐵線圈表面溫度符合歐洲ENISO13732-1和ENISO4413標準
保護等級符合DIN EN60529	IP 65(插頭正確安裝)
相對負載因子	100%
電壓和頻率	節電氣特性
電壓波動范圍	士10%
認證	CURus 北美認證標準

▊	電氣性能 DHE型閥的線圈

電源額定電壓士100%	電壓代碼	插頭類型	功耗(2)	線圈型號
12 DC	12 DC	666或667	30W	COE-12DC
14 DC	14 DC			COE-14DC
24 DC	24 DC			COE-24DC
28 DC	28 DC			COE-28DC
48 DC	48 DC			COE-48DC
110 DC	110 DC			COE-110DC
125 DC	125 DC			COE-125DC
220 DC	220 DC			COE-220DC
220 DC	220 DC			COE-220DC
110/50 AC	110/50/60 AC		58VA(3)	COE-110/50/60AC
115/60 AC	115/60 AC		80VA(3)	COE-115 /60AC
230/50 AC	230/50/60 AC		58VA(3)	COE-230/50/60AC
230/60 AC	230/60 AC		80VA(3)	COE-23/600AC
110/50 AC	110RC	669	30W	COE-110RC
120/60 AC	110RC			COE-110RC
230/50 AC	230RC			COE-230RC
230/60 AC	230RC			COE-230RC
(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為58VA。 (2)平均值基于正常液壓條件和環境/線圈溫度為20C下測得。 (3)當電磁鐵通電時，瞬時電流值是正常值的3倍。

▊

閥芯機能

電源額定電壓士100%	電壓代碼	插頭類型	功耗(2)	線圈型號
12 DC	12 DC	666 或 667	36W	CAE-12DC
14 DC	14 DC			CAE-14DC
24 DC	24 DC			CAE-24DC
28 DC	28 DC			CAE-28DC
110 DC	110 DC			CAE-110DC
125 DC	125 DC			CAE-125DC
220 DC	220 DC			CAE-220DC
110/50/60 AC	110/50/60 AC		100VA (3)	CAE-230/50/60AC(1)
230/50/60 AC	230/50/60 AC		100VA (3)	CAE-230/50/60AC(1)
115/60 AC	115/60 AC		130VA (3)	CAE-1150/60 AC
230/60 AC	230/60 AC		130VA (3)	CAE-230/60 AC
110/50/60 AC	110 DC	669	36W	CAE-110DC
230/50/60 AC	220 DC	669	36W	CAE-110DC
(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為90VA 2平均值基于正常液壓條件和環境/線圈溫度為20C下測得 (3)當電磁鐵通電時，時電流值是正常值的3倍

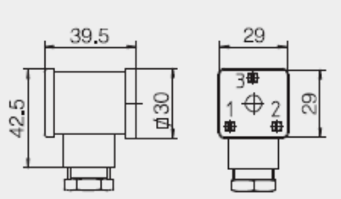

▊	線圈電氣插頭- 符合din43650標準 (需單獨訂貨)
