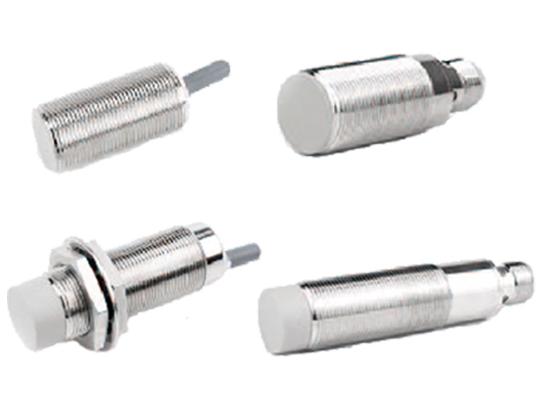

 | ? 檢測距離可選性范圍廣 ? 超高精度， 可靠性強 ? 規格：M18×35mm，M18*50-(M12-4針)，M18×55mm，M18×58-(M12-4針)，M18×60mm，M18×80mm-(M12-4針)，M18×83mm-(M12-4針) ? 重復精度：＜1% ? 產品認證：CE |
▊配置說明
外觀 |
|
| |||
尺寸 | M18*35mm | M18*50-(M12-4針) | |||
感應距離 | 5.0mm±10% | 8.0mm±10% | 5.0mm±10% | 8.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | |||
標準檢測物體 | 18*18*1mm(Fe) | 24*24*1mm(Fe) | 18*18*1mm(Fe) | 24*24*1mm(Fe) | |
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | |||
是否帶LED | 黃色LED | 黃色LED | |||
工作電壓 | 10-30VDC | 10-30VDC | |||
連波 | ＜10% | ＜10% | |||
無負載電流 | ＜10mA | ＜10mA | |||
最大負載電流 | 150mA | 150mA | |||
漏電流 | ＜0.01mA | ＜0.01mA | |||
電壓降 | ＜1.5V | ＜1.5V | |||
開關頻率 | 1KHz | 500Hz | 1KHz | 500Hz | |
響應時間 | 0.2ms | 0.5ms | 0.2ms | 0.5ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | |||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |
防護等級 | IP67 | IP67 | |||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | |||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||
電短路/過載流保護 | YES / 180mA | YES / 180mA | |||
感應面材質 | PBT | PBT | |||
連接方式 | ?5mm 2m PVC電纜線，3*0.33mm2 | M12插頭，4針 | |||
重量 | 約91.0g | 約8.3g | |||
型 號 | NPN常開 | LHJK-M18-35-Z32-5NO | LHJK-M18-35-Z32-8NO | LHJK-M18-F50-M124-5NO | LHJK-M18-F50-M124-8NO |
NPN常閉 | LHJK-M18-35-Z32-5NC | LHJK-M18-35-Z32-8NC | LHJK-M18-F50-M124-5NC | LHJK-M18-F50-M124-8NC | |
PNP常開 | LHJK-M18-35-Z32-5PO | LHJK-M18-35-Z32-8PO | LHJK-M18-F50-M124-5PO | LHJK-M18-F50-M124-8PO | |
PNP常閉 | LHJK-M18-35-Z32-5PC | LHJK-M18-35-Z32-8PC | LHJK-M18-F50-M124-5PC | LHJK-M18-F50-M124-8PC | |
外觀 |  |  |  |  | |||||
尺寸 | M18×55mm | M18×55mm | M18×58-(M12-4針) | M18×60mm | |||||
感應距離 | 5.0mm±10% | 8.0mm±10% | 12mm±10% | 8.0mm±10% | 12.0mm±10% | 8.0mm±10% | 16mm±10% | 20mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | |||||
標準檢測物體 | 18*18*1mm(Fe) | 24*24*1mm(Fe) | 36*36*1mm(Fe) | 24*24*1mm(Fe) | 6*36*1mm(Fe) | 24*24*1mm(Fe) | 48*48*1mm(Fe) | 60*6*1mm(Fe) | |
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ＜10mA | ||||||
最大負載電流 | ＜150mA | ＜150mA | ＜150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 1KHz | 500Hz | 300Hz | 700KHz | 400Hz | 700Hz | 150Hz | 100Hz | |
響應時間 | 0.2ms | 0.5ms | 0.8ms | 0.5ms | 0.5ms | 0.5ms | 1ms | 1ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | <3.0%(Sr) | <5.0%(Sr) | ＜3.0%(Sr) | <5.0%(Sr) | <3.0%(Sr) | <5.0%(Sr) | |||
防護等級 | IP67 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/ 過載流保護 | YES / 180mA | YES / 260mA | YES / 180mA | YES / 180mA | YES / 260mA | ||||
感應面材質 | PBT | PBT | PBT | ||||||
連接方式 | ?5.0mm 2m PVC電纜線，3*0.33mm2 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | M12插頭,4針 | ?5.0mm 2m PVC電纜線，3*0.33mm2 | |||||
重量 | 約102.6g | 約55.0g | 約29.5g | 約105.5g | |||||
型 號 | NPN常開 | LHJK-M18-55-Z32-5NO | LHJK-M18-55-Z32-8NO | LHJK-M18-55-Z32-12NO | LHJK-M18-F55-Z32-8NO | LHJK-M18-F55-Z32-12NO | LHJK-M18-F58-M124-8NO | LHJK-M18-F60-Z32-16NO | LHJK-M18-F60-Z32-20NO |
NPN常閉 | LHJK-M18-55-Z32-5NC | LHJK-M18-55-Z32-8NC | LHJK-M18-55-Z32-12NC | LHJK-M18-F55-Z32-8NC | LHJK-M18-F55-Z32-12NC | LHJK-M18-F58-M124-8NC | LHJK-M18-F60-Z32-16NC | LHJK-M18-F60-Z32-20NC | |
PNP常開 | LHJK-M18-55-Z32-5PO | LHJK-M18-55-Z32-8PO | LHJK-M18-55-Z32-12PO | LHJK-M18-F55-Z32-8PO | LHJK-M18-F55-Z32-12PO | LHJK-M18-F58-M124-8PO | LHJK-M18-F60-Z32-16PO | LHJK-M18-F60-Z32-20PO | |
PNP常閉 | LHJK-M18-55-Z32-5PC | LHJK-M18-55-Z32-8PC | LHJK-M18-55-Z32-12PC | LHJK-M18-F55-Z32-8PC | LHJK-M18-F55-Z32-12PC | LHJK-M18-F58-M124-8PC | LHJK-M18-F60-Z32-16PC | LHJK-M18-F60-Z32-20PC | |
外觀 |  |  |  | ||||||
尺寸 | M18×80mm-(M12-4針) | M18×80mm-(M12-4針) | M18×83mm-(M12-4針) | ||||||
感應距離 | 5.0mm±10% | 8.0mm±10% | 12mm±10% | 8.0mm±10% | 12.0mm±10% | 16mm±10% | 20mm±10% | ||
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | ||||||
標準檢測物體 | 18*18*1mm(Fe) | 24*24*1mm(Fe) | 36*36*1mm(Fe) | 24*24*1mm(Fe) | 36*36*1mm(Fe) | 48*48*1mm(Fe) | 60*60*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ＜10mA | ||||||
最大負載電流 | ＜150mA | ＜150mA | ＜150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 1KHz | 500Hz | 300Hz | 700Hz | 400Hz | 150Hz | 100Hz | ||
響應時間 | 0.2ms | 0.5ms | 0.8ms | 0.5ms | 0.5ms | 1ms | 1ms | ||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | <3.0%(Sr) | <5.0%(Sr) | ＜3.0%(Sr) | <5.0%(Sr) | ＜3.0%(Sr) | <5.0%(Sr) | |||
防護等級 | IP67 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/ 過載流保護 | YES / 180mA | YES / 260mA | YES / 180mA | YES / 260mA | |||||
感應面材質 | PBT | PBT | PBT | ||||||
連接方式 | M12插頭，4針 | M12插頭，4針 | M12插頭，4針 | ||||||
重量 | 約45.0g | 約42.0g | 約43.0g | ||||||
型 號 | NPN常開 | LHJK-M18-80-M124-5NO | LHJK-M18-80-M124-8NO | LHJK-M18-80-M124-12NO | LHJK-M18-F80-M124-8NO | LHJK-M18-F80-M124-12NO | LHJK-M18-F83-M124-16NO | LHJK-M18-F83-M124-20NO | |
NPN常閉 | LHJK-M18-80-M124-5NC | LHJK-M18-80-M124-8NC | LHJK-M18-80-M124-12NC | LHJK-M18-F80-M124-8NC | LHJK-M18-F80-M124-12NC | LHJK-M18-F83-M124-16NC | LHJK-M18-F83-M124-20NC | ||
PNP常開 | LHJK-M18-80-M124-5PO | LHJK-M18-80-M124-8PO | LHJK-M18-80-M124-12PO | LHJK-M18-F80-M124-8PO | LHJK-M18-F80-M124-12PO | LHJK-M18-F83-M124-16PO | LHJK-M18-F83-M124-20PO | ||
PNP常閉 | LHJK-M18-80-M124-5PC | LHJK-M18-80-M124-8PC | LHJK-M18-80-M124-12PC | LHJK-M18-F80-M124-8PC | LHJK-M18-F80-M124-12PC | LHJK-M18-F83-M124-16PC | LHJK-M18-F83-M124-20PC | ||
▊產品尺寸圖
M18*35mm | M18*50-(M12-4針) | M18×55mm | M18×55mm | M18×58-(M12-4針) |
 |  |  |  |  |
| M18×60mm | M18×80mm-(M12-4針) | M18×80mm-(M12-4針) | M18×83mm-(M12-4針) | |
 |  |  |  | |
▊產品選型說明
| ▊ | 應用場景 |
| 檢測磁帶上的螺絲 | 統計金屬工件數量 | 金屬托板的定位 | 確認鋁制托板通過 | 凸輪的檢測 | 機器人翅片夾頭的確認 |
 |  |  |  |  |  |
| ▊ | 接線圖 |
| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
